FDVR全功率动态电压恢复器

发表时间：2022-5-14 17:10:03　

FDVR全功率动态电压恢复器

FDVR全功率动态电压恢复器（抗晃电装置）是诺易公司采用ARM新一代32位处理器为核心，IGBT模块为执行元件，隔离变压器作为隔离滤波元件的一种高可靠多用途电源。　　
FDVR动态电压恢复器主要是解决短时电力中断、电压跌落等电能质量问题，与UPS相比具有不用蓄电池，免维护等优点。

	电网正常时逆变补偿处于逆变工作待切入方式，节能省电
	逆变输出带隔离变压器，抗干扰、抗冲击性强
	MCU在线监测电网电压各种参数，异常后1/4周期切换到逆变补偿状态(专利技术，专利号：ZL202220118323.0）
	采用超级电容储能，免维护
	解决闪变、跌落、ATS或STS切换、电网瞬间短时断电等电网质量异常
	10寸HMI人机界面，方便人机互动
	记录电网质量异常事件、补偿状态
	RS485通讯接口，标准的MODBUS-RTU协议，可选TCP/IP接口，通过手机APP远程查看和控制。

输入参数

参数名称	指标	备注
额定电压	三相200V/220V/380V/400V/460V/690V（可定制任何电压）	三相三线（L1，L2，L3）+地线(PE) 三相四线（L1，L2，L3）+地线(PE)
频率	50/60HZ±5HZ
电压范围	输入>70%额定值，长期连续运行输入可完全断电，断电时长取决于超级电容的容量大小，标称3S/5S/10S/15S可选择
输入缺相	在输入缺相的情况下，可保证正常输出，当输入的另外两相供电功率足够大时可长期连续工作
双电源输入功能	ATS双电源输入功能，具备油机启动接口	选项，非标配
效率	市电正常时>98%；逆变工作时>90%（满载）	节能，只有在很短时间内逆变才切入补偿

输出参数

控制参数

参数名称	指标	备注
主控元件	主要测量控制芯片采用ARM32位处理器，逆变执行元件采用IGBT模块
控制采样速率	＞8K/S
多模式可自由切换	A、在线互动式 B、在线式 C、后备式	具备三种模式可根据需要选择，默认在线互动式
电网异常后切换时间	<1/4电压周期	在线互动式模式下典型值
断电时间可选	3S/5S/10S/15S	支持定制
连续断电间隔时间	≥30S
接口	RS485，MODBUS-RTU协议	可选TCP/IP，GPRS

显示参数

参数名称	指标	备注
显示介质	10英寸触摸屏
显示额定参数	输入电压、电流、功率、功率因数、跌落幅度，跌落中断时间、输出补偿状态、输出电压、输出电流、频率、功率、负载率、功率因数等
显示告警内容	熔丝断、过压、欠压、过载、缺相、IGBT模块故障、温度过高等
额定参数显示精度	1.0级
电压参数分辨率	0.1V	可定制更高分辨率
电流参数分辨率	0.1A	可定制更高分辨率

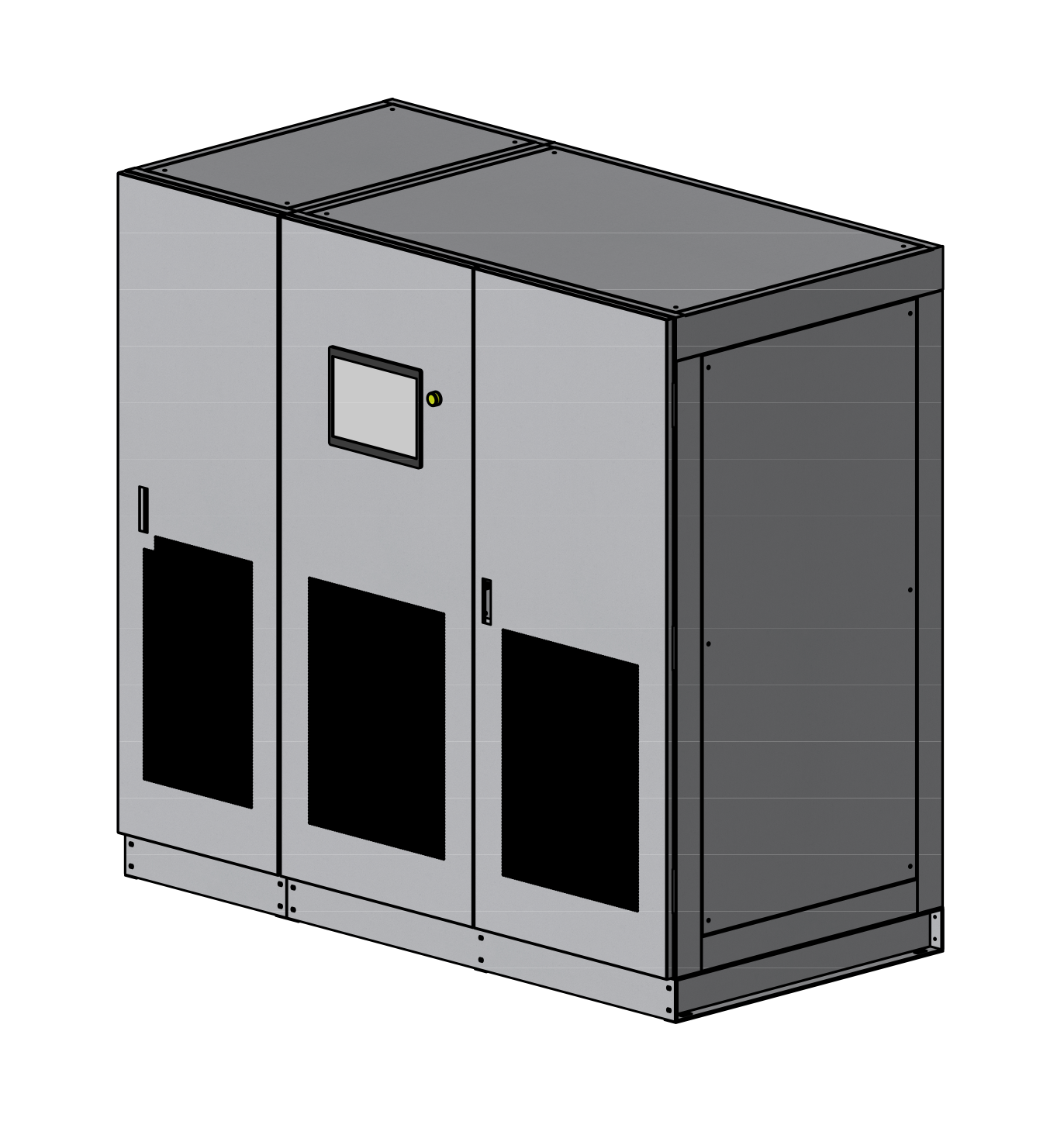

物理参数

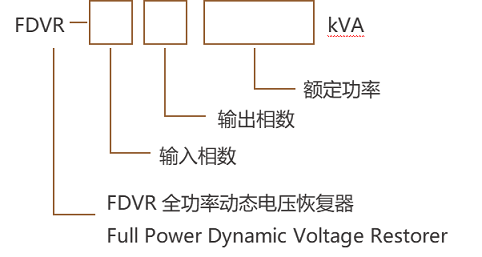

型号命名

三相型号规格

单相相型号规格

FDVR动态电压恢复器主要是解决ATS两路电源切换过程的瞬间中断;解决输入缺相;解决输入电源的骤升骤降，电压跌落;解决输入不平衡等问题。

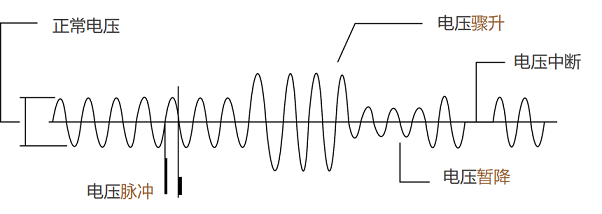

几种动态电能质量问题的示意图波形

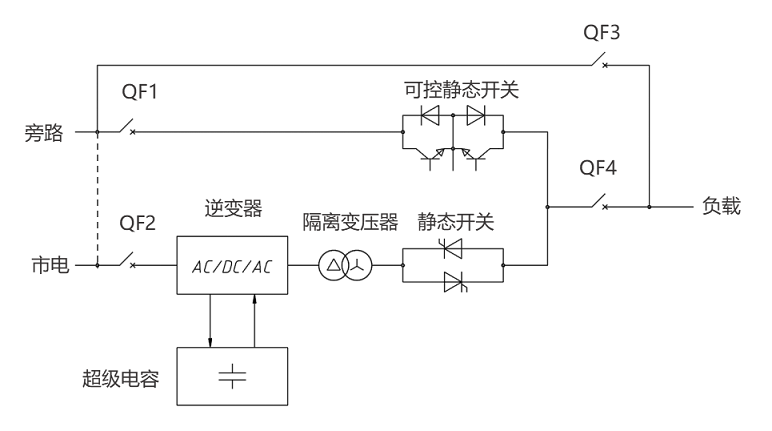

系统图
