IP工频逆变器

发表时间：2018-6-20 13:30:54　

IP工频逆变器

IP工频逆变电源是诺易公司采用ARM新一代32位处理器为核心，IGBT为执行元件，隔离变压器进行电压转换设计而成。
　　
IP工频逆变电源采用DC-AC（直流-交流）的方式通过SPWM（正弦波脉宽调制）变换将输入电源转换成世界任何电源，以满足不同电压、不同频率的需要

	采用ARM-32位微处理器控制，可靠、稳定、智能化程度高
	动态响应及稳定速度快
	三相矢量控制，三相电压自动平衡
	稳压精度高
	频率稳定高
	采用7英寸触摸屏显示与控制，界面美观，参数显示多元
	工频变压器隔离，工频逆变电源的纯正弦波输出
	RS232通讯接口，标准的MODBUS-RTU协议，可转CAN,TCP/IP接口，通过手机APP远程查看和控制

输入参数

参数名称	指标	备注
额定电压	DC36V-72V DC90V-180V DC190V-380V DC380V-690V DC690V-1150V 单相AC100V/110V/127V/220V 三相AC200V/220V/380V/400V	任选电压，可接受非标定制
汇流排	多回路可选	可定制
输入开关	DC MCB开关/AC MCB开关

输出参数

参数名称	指标	备注
调制方式	IGBT/SPWM正弦波脉宽调制方式
输出电压	三相380V/400V/，单相220V/230V	可定制电压输出
输出电压稳定度（平均值）	±1%（可定制更高精度）
反应时间	2mS（针对输入电压）
稳定时间	<20MS恢复到5%以内
电压波形失真THD	<3%（线性负载） <5%（非线性负载）
输出频率	50HZ/60HZ
频率稳定度	< 0.1%
相位偏移	负载三相平衡或空载时≤±1°；100%三相不平衡：≤±4°
三相不平衡度	三相电压自动平衡
隔离变压器	△/Y或Y/Y
旁路功能	IPA11/IPA31/IPA33系列可选自动旁路功能，逆变到旁路切换时间<4MS

控制参数

参数名称	指标	备注
主控元件	主要测量控制芯片采用ARM32位处理器，逆变元件采用IGBT
载波频率	4K;8K;12K;16K可选
控制电压电流采集方式	有效值
控制方式	电压闭环控制或电流闭环控制或VF曲线控制
接口	RS485，MODBUS-RTU协议	可选RS232，CAN，TCP/IP，GPRS

显示参数

参数名称	指标	备注
显示介质	7英寸触摸屏或192*64（LCD）
显示额定参数	输入电压、电流；输出三相电压、频率；输出线电压平均值；输出功率因数；输出三相电流；输出有功功率、视在功率
显示告警内容	熔丝断、IGBT温度高、变压器温度高、IGBT故障、过载、输入欠压等
额定参数显示精度	1.0级
电压参数分辨率	0.1V	可定制更高分辨率
电流参数分辨率	0.1A	可定制更高分辨率

保护参数

参数名称	指标	备注
保护种类	输入无熔丝开关，输出无熔丝开关，电子电路快速侦测过电流，过电压，过载，过高温，IGBT告警，熔丝告警、短路并自动跳脱保护及告警
保护方式	切断输出

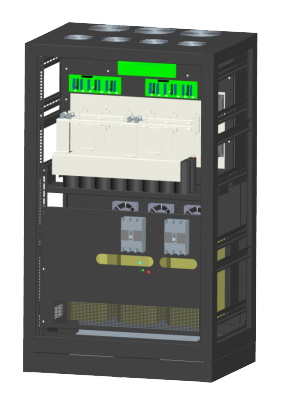

物理参数

型号命名

三相型号规格

注：可定制外形尺寸和防护等级。

单相相型号规格

注：可定制外形尺寸和防护等级。
