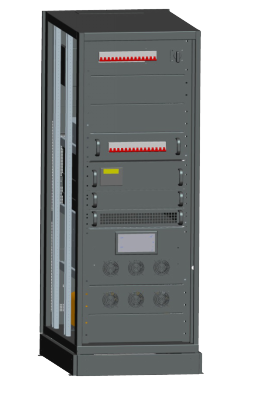

MAVR模块化交流稳压器

指标

备注

额定电压

三相380V/400V（可定制任何电压）
单相220V/230V（可定制任何电压）

三相四线（L1，L2，L3，N）+地线(PE)
单相两线（L,N)+地线(PE）

输入范围

±20%（可定制其它范围）

输入频率

40-70HZ

隔离变压器

△/Y

选项，非标配

双电源输入功能

ATS双电源输入功能，具备油机启动接口

选项，非标配

效率

>98%

指标

备注

输出中心电压

三相380V/400V（±7%可设定）
单相220V/230V（±7%可设定）

三相四线（L1，L2，L3,N）+地线(PE)
单相两线（L,N)+地线(PE）

输出电压精度

±1-5%（常规产品为2-5%）

输出附加电压谐波THDv

无附加波形失真（静态）

三相平衡度

三相电压自动平衡

负载性质

任意负载

过载能力

120%10分钟 150%1分钟

旁路功能

具备不间断自动旁路

可选双旁路功能，附加手动旁路

指标

备注

主控元件

主要测量控制芯片采用ARM32位处理器，电压补偿执行元件采用可控硅

控制采样速率

＞8K/S

响应补偿速度

最快100ms（可设定）

包含输入电压波动及负载功率0-100%或100%-0的变化

控制电压电流采集方式

数字计算真有效值

控制方式

电压闭环控制

接口

RS485，MODBUS-RTU协议

可选TCP/IP，GPRS

指标

备注

显示介质

192*64（LCD）

显示额定参数

输出相电压、输出电流、频率、功率、负载率百分比

显示告警内容

熔丝断、输出过压、输出欠压、输出过载、相序错误、缺相、浪涌保护模块失效

额定参数显示精度

1.0级

电压参数分辨率

0.1V

可定制更高分辨率

电流参数分辨率

0.1A

可定制更高分辨率

指标

备注

保护种类

输入相序错误、缺相、输出过压、输出欠压、熔丝断、防雷浪涌失效、输出过载、短路

保护方式

1、故障时切断输出，正常后恢复；2、切断输出；3、不间断旁路；4、不动作。任意一种可设定

指标

备注

散热方式

自然冷却或强制风冷

防护等级

户内IP20；户外IP33或更高等级

额定电流（A）

电压参数

外形尺寸W*D*H

备注

MAVR3-10KVA

15

输入范围：
±20%

444(482)*625*262mm

MAVR3-20KVA

30

MAVR3-30KVA

46

444(482)*655*399mm

MAVR3-40KVA

61

电压参数

外形尺寸W*D*H

备注

MAVR1-3KVA

13.5

输入范围：
±20%

444(482)*625*262mm

MAVR1-5KVA

22.5

MAVR1-10KVA

45

MAVR1-20KVA

90

MAVR1-30KVA

137

444(482)*655*399mm

MAVR1-40KVA

182
