自耦变压器与隔离变压器虽然都是变压器的一种，但构成原理和用途是不同的。
1、构造上的区别：
自耦变压器原副边有直接电的联系，它的低压线圈就是高压线圈的一部分，即只有一个电器通路的绕组，绕组中间有一抽头作为高压盒低压线圈的公共点

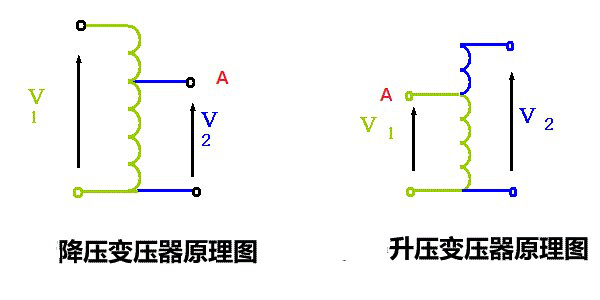

自耦变压器(单相）的原理图：
A点是低压和高压绕组的公共点

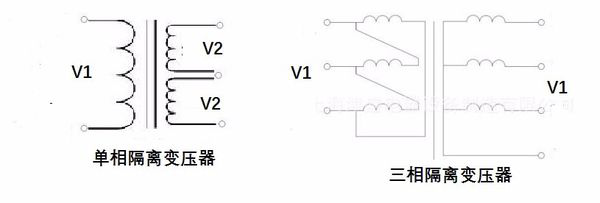

隔离变压器是最常见变压器的一种，其低压、高压绕组分别由分离的线圈绕制并无电气上的连接，且次级绕组也不与大地做连接原理图如下：
2、用途上的区别
自耦变压器因高低压线圈有重合的部分，所以节省了部分线圈导线材料，不仅体积小且成本较低但它高低压线圈相连，既使是降压变压器的低压侧输出电压很低，因其两绕组有共用部分，所以初级的高压也会“窜入”次级的线圈中，对人极易造成伤害
通常我们用的交流电源电压一根线和大地相连，另一根线与大地之间有220V或380V的电位差人接触会产生触电而隔离变压器的次级高低压线圈相互电气绝缘，也不与大地相连，它的任意两线与大地之间没有电位差人接触任意一条线都不会发生触电，这样就比较安全所以无论次级电压是否超过了安全电压值，只要人身不同时接触次级的两个有电压差的输出点，就不会对人造成伤害，这是隔离变压器最大的优点
3、在提高电源质量功能上的不同：
自耦变压器原副边是直通的,原边电网中的干扰就会直接加给变压器的负载,负载产生的干扰也会加给原边电网去干扰其它同一电网中的负载设备。不利于电网电源质量的优化。
而隔离变压器原边电网中的干扰由于线圈本身的阻碍交变电流变化的特性而被衰减一部分或隔离了一部分,从而加给副边负载的干扰就少。副边负载产生的干扰也会被变压器衰减或隔离一部分,不至于使公共电网中的干扰越来越多,起到了净化电网的作用。也就是隔离了干扰的作用。这个作用的大小与干扰的频率有关。
4、体积上和成本上的不同：
由于自耦变压器不任在铁芯耗材上还是在导线耗材都比隔离变压器少,所以,自耦变压器变压器制造成本比隔离变压器要低,体积和重量都较隔离变压器小,运输也方便。而隔离变压器则是在一些安全等级要求高而对电源波形质量要求高的场合使用。
